能量路由器是由多个电能端口组成的电能变换及控制装置，实现各端口间能量相互流通和调度，电能流通如同网络路由器一样，主要用来实现：

1、各电能端口之间的电能相互流动。

2、对电网、储能装置、新能源发电装置和交直流负载之间能量流动的主动管理。

3、各个电能端口状态信息采集，各电能端口之间的信息交互。本质是带有智能能量管理系统的多端口变流器，可以便捷的将电网、储能装置、新能源发电装置和交直流负载直接并入，实现各端口的能量流动和能量的充足供给。

迪能研发和生产的能量路由器，以电能为核心，汇集了光伏、风电等新能源发电装置，以及各种材质的储能装置，和不同电压等级的直流负载和交流负载为一体的变流器系统。

该能量路由器具备如下特点：

1、能够实现电压的变换和能量的双向流动。

2、能够提供各种灵活多样的电能形式的标准化接口，实现包括分布式发电装置在内的各种交、直流电力设备的接入，且能在任何时刻确保＂即插即用＂，标准化、模块化投用，降低客户的安装成本和调试成本。

3、可接入新能源发电装置，再配备储能装置，可对负载进行功率补偿，降低对市电容量需求。

4、新能源发电装置和市电电能供电优先级可设置，充分减少市电用量。

5、各端口可根据客户需求进行定制，功率、电压、端口数量均可灵活变化。

6、储能装置端口宽电压范围可调节，兼容各种储能电池，支持电池BMS的接入，有BMS运行和保护策略。

7、新能源发电装置端口，配备防浪涌装置，安全可靠，具备MPPT功能，效率高。

8、直流负载端口宽电压范围可调节，兼容不同类型负载。

9、直流母线可单独存在，在电网失电情况下，直流各端口的主要功能仍可实现。

10、能量路由器具备策略调度功能，通过内置的设备控制器对各个设备信息采集与交互，通过内置的算法实现策略调度。

11、能够实现对电网数据的采集，为**大范围内能源互联网的运行策略提供大数据依据。

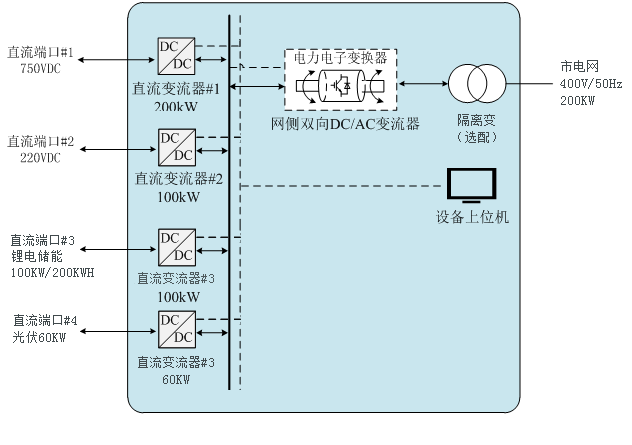

各端口的功率大小、能量类型和能量方向均可按用户需求定制，本例仅供参考。

名称	电气类目	详细类目	规格
交流侧参数	电网侧	电压/频率	380Vac±10%/ 50Hz±3Hz
		相数	3φ3W＋PE
		功率因数	≥0.95（FS）
		总谐波失真	≤3%（FS）
		额定电流	304A
		功率	200KW
		磁隔离	含有
直流侧参数	直流端口#1（直流供电）	电压	750VDC±1%
		电流	266.7A
		功率	200KW
	直流端口#2（直流负载）	电压	220VDC±1%
		电流	454.5A
		功率	100KW
	直流端口#3（储能）	电压	200~700VDC
		电流	300A
		功率	100KW
	直流端口#4	电压	200~700VDC
		电流	150A
		功率	60KW
保护参数	交/直流保护参数	直流侧快速熔断器	含有
		直流侧分断断路器	含有
		交流侧分断断路器	含有
		交流侧保护类型	过欠压、过流、过欠频、短路、过温、缺相
		直流侧保护类型	过压、过流、短路、过温
其他	通信	RS485	ModbusRTU(隔离)
	通信	CAN	CAN2.0A/B(隔离)
	散热风扇	带有风扇	强制风冷
	人机交互	触摸屏	含有
	防护	防护等级	IP20
	环境条件	相对湿度	10-90%（非凝结)
		噪音	＜75dB
		海拔	＜5000m，（大于3000m每高100m降额1%）
	参考尺寸（典型实例之一）	能量路由器交流柜：100012002050mm（深宽高）能量路由器直流柜：100012002050mm（深宽高）
	参考重量（典型实例之一）	能量路由器交流柜：1050Kg(含隔离变压器) 能量路由器直流柜：400Kg
