概述
智能照明控制系统由开关模块、调光模块、场景控制面板、时钟控制器、干节点输入模块、红外传感器光照度传感器、电源模块、系统网关等设备组成，将上述各种具备独立控制功能的控制元件用一根数据通讯总线联接起来组成一个控制网络。 智能照明控制系统广泛应用于酒店、场馆、火车站、停车场、机场、会所、餐厅、别墅、学校、商业大楼、家庭等
智能照明控制系统
主要功能
产品具有远程集中控制与就地控制，消防联动(强启或强切可选)，应急手动控制，掉电记忆，断电自锁，负载状态显示自动控制，时间控制，场景设定，光控、人体红外感应、光照度检测、微波检测、电流检测功能，GPRS，无线透传，APP
工作电源:AC 220V 50HZ
回路输出:2.4.6.8.9.10.12路
安装方式:35mm标准导轨安装
通讯方式:RS485通讯总线，标准Modbus-RTU通讯协议
功能演示

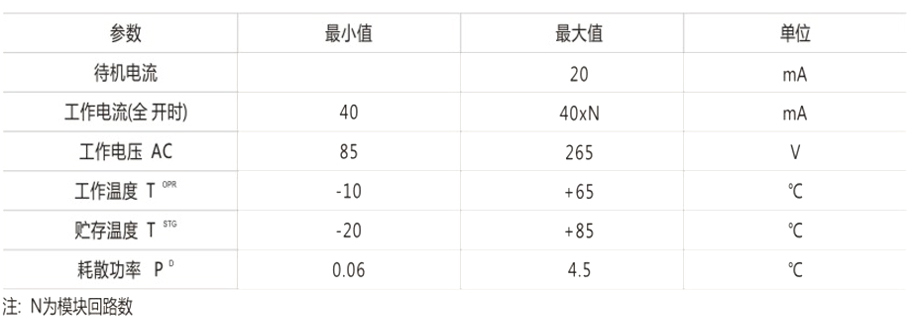

控制端极限参数(Ta=25C)

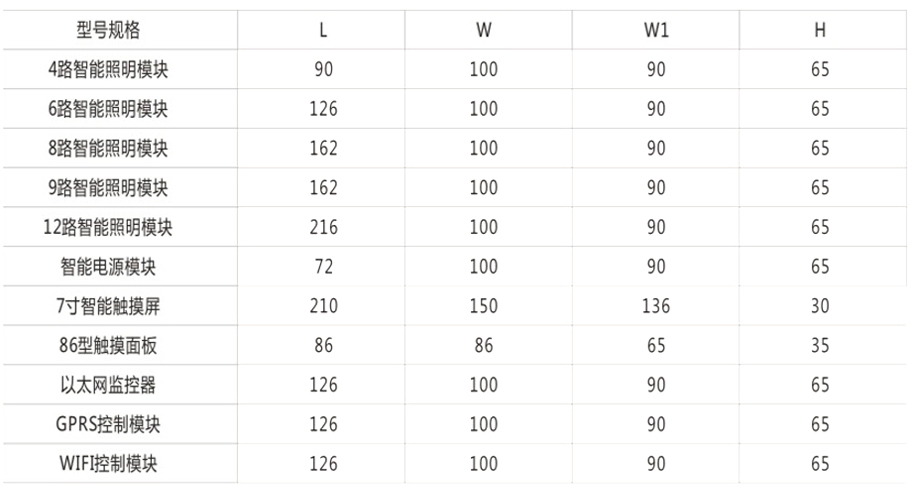

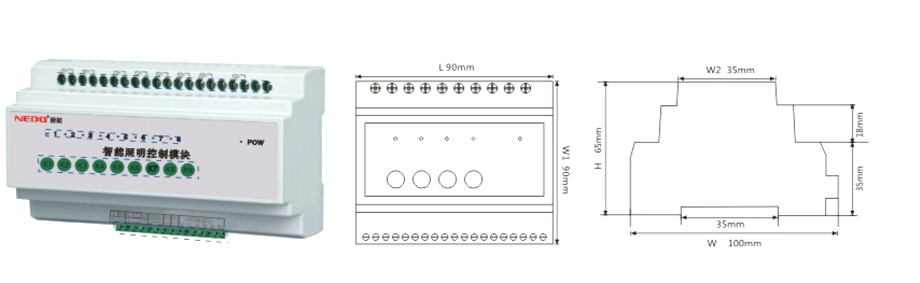

外形尺寸

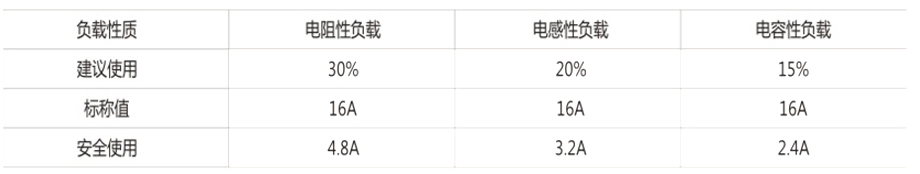

智能照明模块容量选择
控制安全系数是指工作电压(电流)/吸合接通负载时的电压(电流)，如果在标称值下使用智能照明模块，是不可靠、不安全的;环境温度升高或处于振动、浪涌冲击条件下，将使继电器触点使寿命减少,根据负载容量大小和负载性质(阳性、感性、容性及马达负载)确定参数(容量值)十分重要，用户可参考照下表根据实际电流、负载性质选择设备。

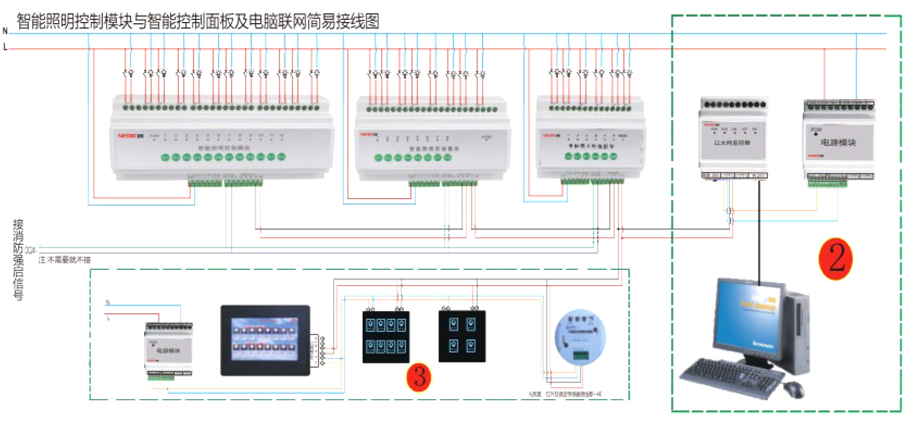

产品接线及联网示意图
1.不需要消防联动时，消防电源24V连接导线不接,
2.照明控制模块与以太网监控器、智能控制面板之间的AB通讯线用RVVP2*0.75导线连接。
3.照明控制模块与智能控制面板连接时，2号虚线内不需连接。
4.照明控制模块与电脑联网控制，不接其他控制面板连接时，3号虚线内不需连接，
5.只接照明控制模块使用时， ② ③ 号虚线内不需连接。
注意事项
控制安全系数是指工作电压(电流)/吸合接通负载时的电压(电流)，如果在标称值下使用智能照明模块，是不可靠、不安全的;环境温度升高或处于振动、浪涌冲击条件下，将使继电器触点使寿命减少，根据负载容量大小和负载性质(阻性、感性、容性及马达负载)确定参数(容量值)十分重要，用户可参考照下表根据实际电流、负载性质选择设备。

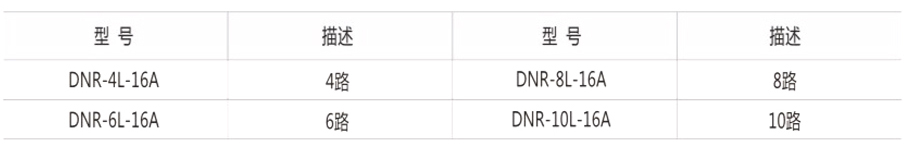

产品选型
