迪能电气教大家如何安装UPS不间断电源

行业百科 | 2019-06-09
UPS不间断电源一般情况下用于单位,公共场所,例如医院,商业楼,政府部门等,一般来讲安装都是由专业人员来做,迪能电气相信很多对安装UPS不间断电源也感兴趣,今天有着多年生产和维护UPS的经经验的迪能电气为大家讲解UPS不间断电源的基本知识及安装案例,

首先介绍一下UPS的一些基础知识

1、为什么用UPS?UPS的作用是什么?

至于为什么用UPS?就是为了不停电。

UPS的三大基本功能:稳压,滤波,不可间断。

在市电供电时,它是稳压器和滤波器的作用,保证设备正常工作;在市电中断时,它又可以通过把它的直流供电部分(电池组,柴油发电机等)提供的直流电转化为完美的交流电供负载使用,其中由市电供电转电池供电一般为0时间切换,这样就使负载设备在感觉不到任何变化的同时保持运行,真正保证了设备的不间断运行。

2、UPS一般带感性负载的能力强还是带容性负载的能力强?为什么?

一般UPS就是按感性负载设计的,所以带感性负载是它的本分。一般UPS逆变器输出端并联的电容器一方面起滤波作用,另一方面是抵消负载中的电感分量。

如果负载时容性,又如何用电容去抵消电容性分量呢?只能使输出的电容分量加大,而这些电容分量的电流又必须由逆变器提供,使逆变器输出的有功分量减小,所以带载的能力就减弱了。

3、STS(静态开关),LBS(同步器)及双总线作用是什么?

STS的作用是将两路输入交流电进行切换。

LBS的作用是将两组UPS同步,目的是为了使STS的切换时间为零。

双总线的作用是为了给用电设备提供冗余的电源。

4、EPS和在线式UPS的主要区别是什么?两者的主要用途是什么?

与UPS相同之处:EPS是100%的后备式UPS,它的工作原理和后备式UPS一样。

不同之处:EPS由于带的负载不同,比如照明和启动水泵等,功率需要做的很大,在启动水泵时可以将逆变器做成变频器;而后备式UPS由于主要的对象是PC机之类的IT设备,所以容量很少有超过3KVA的。

一般3KVA以上的IT设备都选用在线式UPS,在IT设备场合无论如何是不能用EPS的。

5、工频机和高频机比较各有什么优缺点?高频机能否取代工频机?

工频机UPS:缺点是输入功率因数低,功耗大,效率低,体积大,笨重,价格高,可靠性低;优点是制造相对容易,尤其是采用手工作业影响也不大,要求一致性相对低一些。

高频机UPS:优点是输入功率因数高,功耗小,效率高,体积小,轻便,可靠性高;但对生产手段要求高,要求一致性严格。

6、为什么UPS的容量用VA表示?这叫什么功率?

有功功率的单位是瓦特(W),无功功率的单位是乏(var)。一般UPS的容量都用视在功率表示,由于视在功率中既包含有功功率,也包含无功功率,既不能称作W也不能称var,既然是视在功率是伏特(V)与安培(A),就索性称为VA。

7、什么叫有功功率,什么叫无功功率?

有功功率指的是能使负载做功的功率,比如使灯泡发光,使电路工作等等。做功后又完全变成热量散发到大气中,一去不复返。

无功功率指的是储存在储能装置(器件)中的功率,它可以转化为有功功率。

8、UPS效率的定义是什么?它代表什么?和功率因数是一回事吗?

UPS效率的η的定义是:输出有功功率P与输入有功功率P’之比的百分数,即:η=(P/P’)%。它是衡量UPS功耗大小的标志。和功率因数不是一码事。

9、蓄电池的容量单位是什么?它的含义是什么?

蓄电池的容量单位是安培小时,简称安时(AH),它的含义是该电池在指定放电率的条件下恒流或者恒功率放电,到指定放电时间结束瞬间放出的容量数。如放电率为10,容量为100AH的电池,用放电电流10A恒流放电10H,所放出的容量就是100AH。

10、 UPS的发展趋势是怎样的?

发展UPS技术的主要目的是提高UPS对输出端负载的动态响应越来越快又好。显然,采用先进的高频技术,动态响应速度最快,效果最好。

11、传统工频机带输出隔离变压器是否可以增加带载能力和降低零地电压?

工频机的输出隔离变压器严格讲是它逆变部分不可或缺的组件,没有全隔离效果,因为旁路无隔离,零线无隔离。

12、UPS上有防雷吗?

UPS可以选配输入C级防雷,它有两种方式:

1)、以保护负载为优先的防雷;

2)、以保护供电为优先的防雷,但是作用不大。因为UPS装了防雷充其量只能使配电柜中省一级防雷,但是配电当中还是不能省略防雷装置。

13、UPS带了隔离变压器是否可以抗过载能力增强?



错了,那是反应速度慢,过载以后UPS都会跳旁路工作,等负载正常后再恢复整流和逆变工作。我们应该通过升级UPS容量来满足日益增长的负荷扩容需要

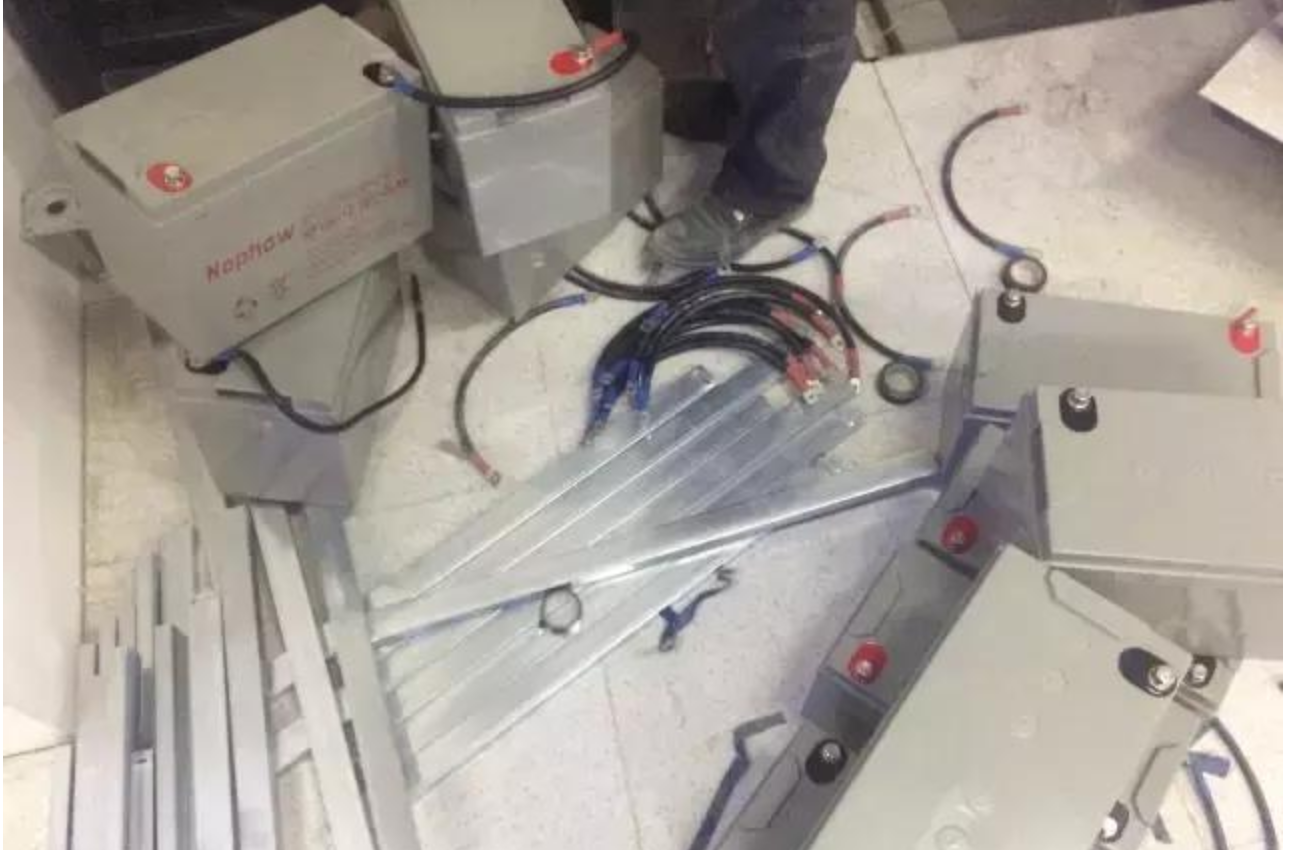

首先电池拆封,共计32块,12V 、100AH。



连接线一般情况厂家都会指定配好,

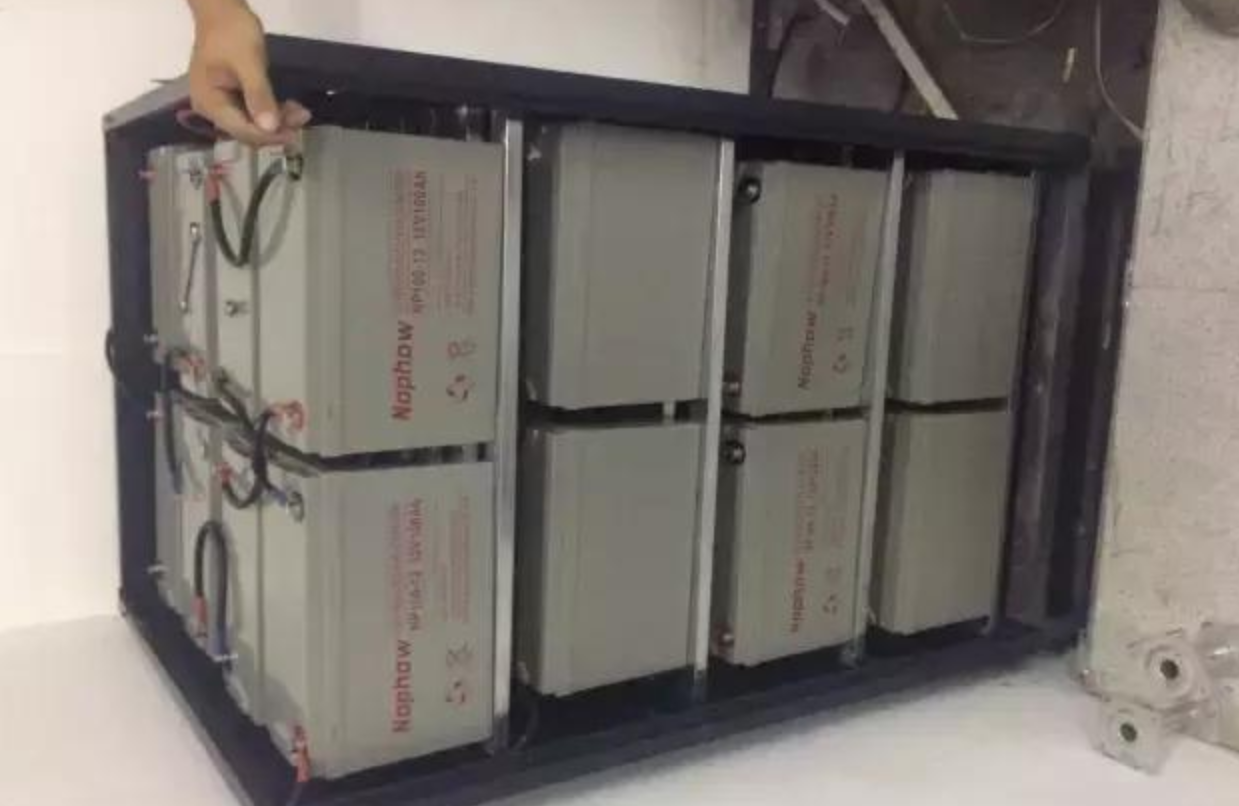

安装电池柜,电池下面做了简单的支撑架,支撑架的尺寸一般由厂家提供,至于高度一般和静电地板一样

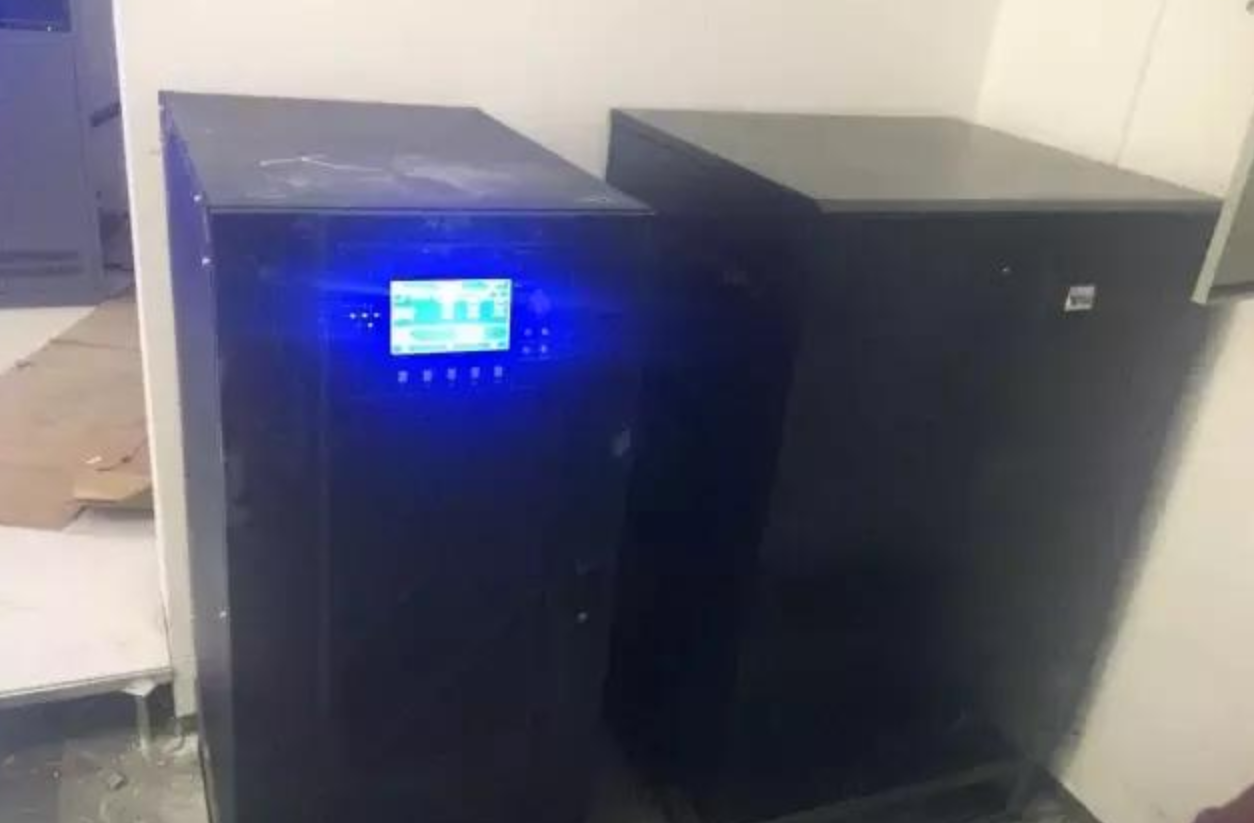

左边为UPS主机,由于是工频机,体积大,重大340kg。安装不方面,下面也做了支撑架。

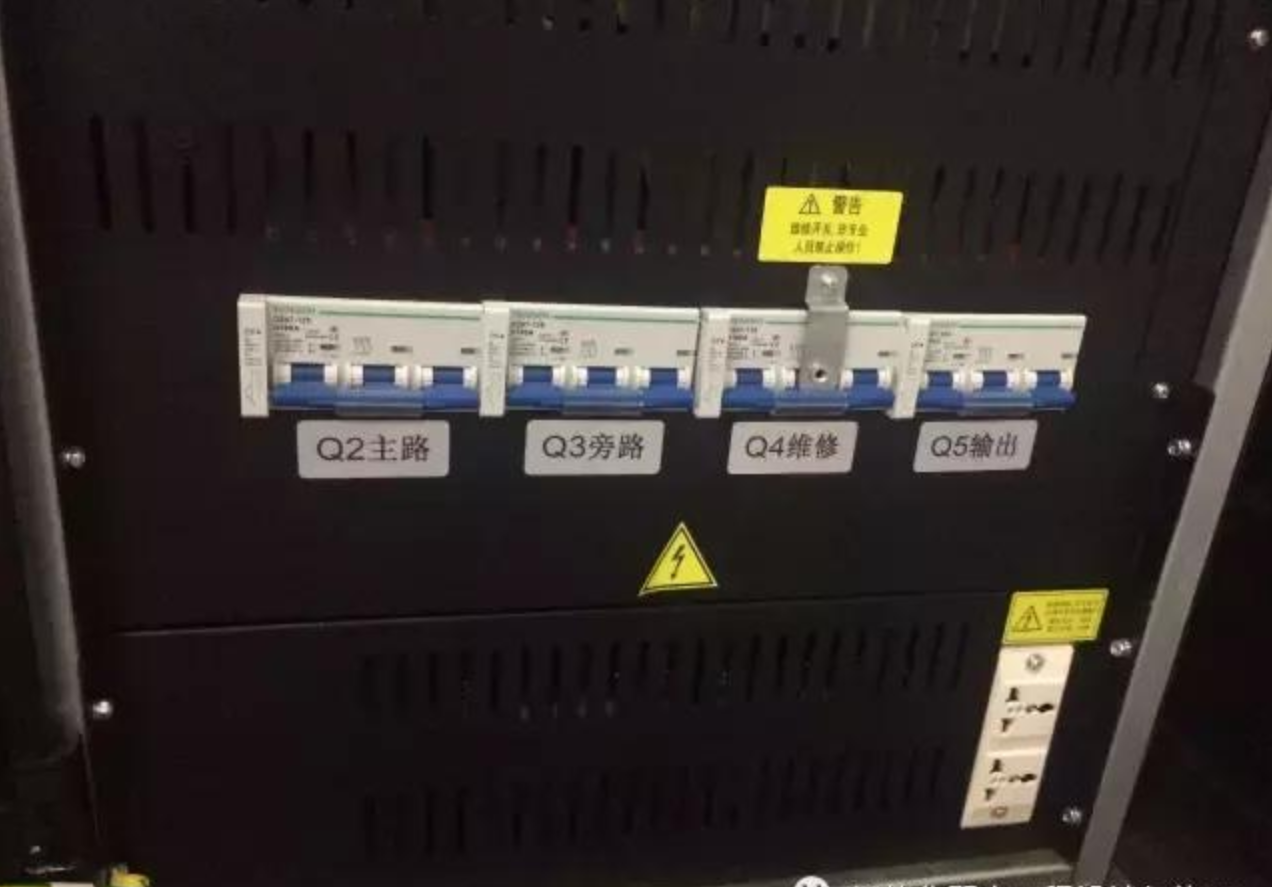

UPS主机控制开关

UPS接线端子,从左往右为电池、主路输入、旁路、输出。接线为4+1,三火一零一地。这台机器接线前,首先测试主路和旁路是否已连接,有万用表测试U1、U2是否短路?V1、V2是否短路?W1、W2是否短路?如果短路,市电直接接主路就可以了;如果不是短路,就用连接把对应的端子连接。



接完线后的图片

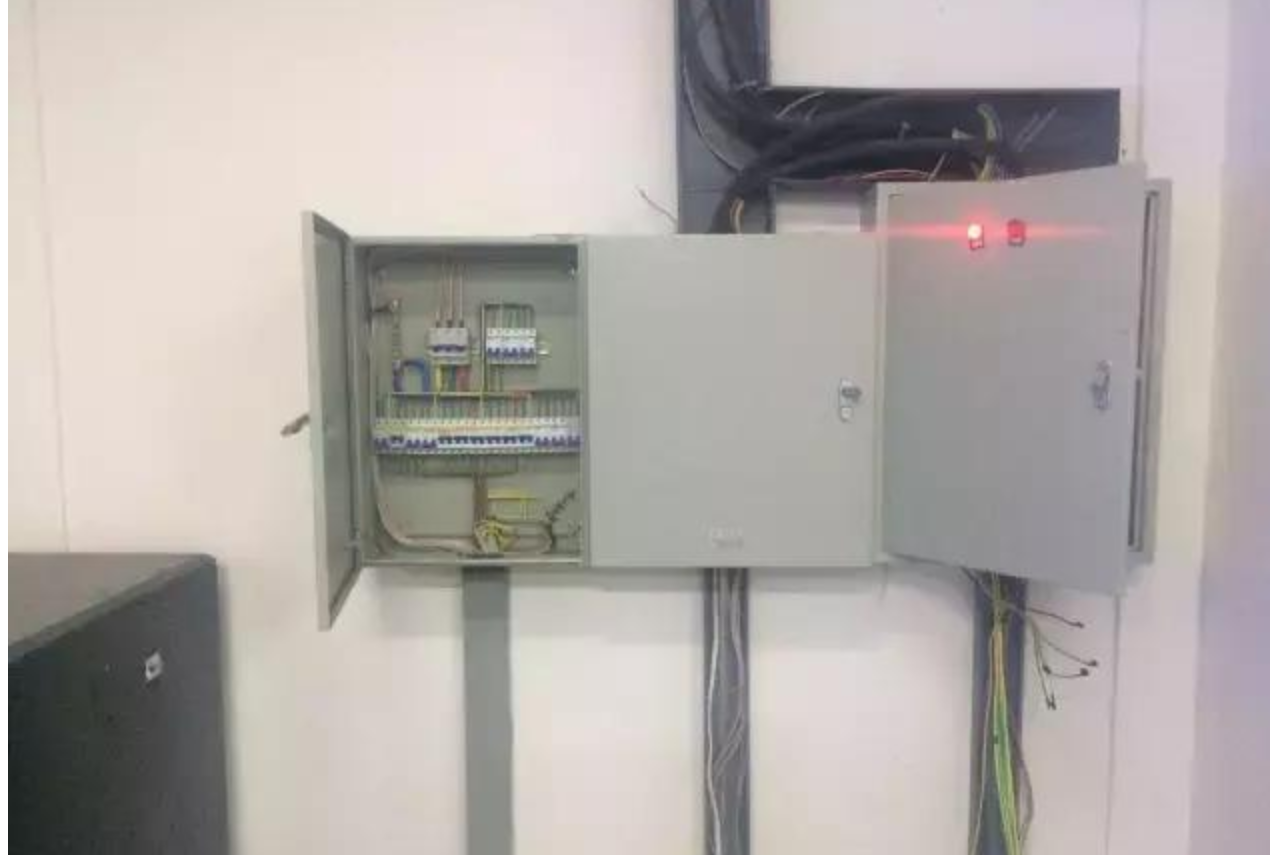

这个图从左往右分别是为UPS输出箱子、UPS输入箱子、消防控制箱



至于调试怎么来?如果有厂家指点最好了,没有看说明书,按照说明书一步步来。一般的流程是旁路-输出-输入-电池-逆变器制箱

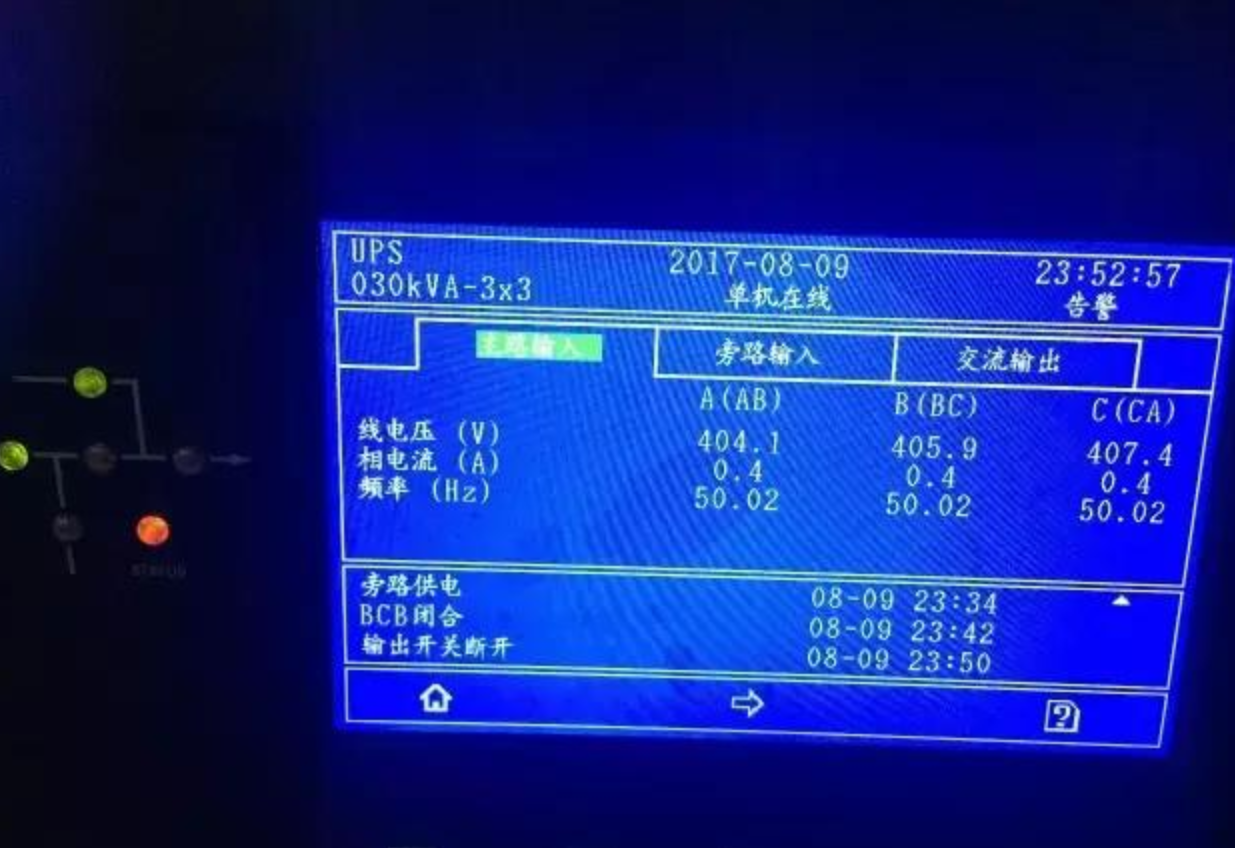

调试好的界面为这样。下面就是进行一些简单的测试了,比如电池测试,系统测试等等。

以上就是一个简单的UPS安装流程,这个工频机安装最大的难度就是体积大,重,需要人力大。最后提醒一句别忘记接地线。迪能电气
